A vonatkerekek titka: miért kúpos a kialakításuk?
A vonatok évszázadok óta szervez részei a közlekedésünknek: egykor forradalmasították az áruk és emberek hatalmas távolságokon való szállítását, ma pedig még mindig rengetegen választjuk őket nap mint nap. Én magam is gyakran utazom így – még akkor is, ha Magyarországon a vasúttársaságok állapota hagy némi kívánnivalót maga után.
De most nem a menetrendekről vagy a hálózatfejlesztésről lesz szó, hanem egy aprónak tűnő, mégis zseniális mérnöki részletről, amire valószínűleg kevesen gondolnak a hosszú vonatútjaik alatt: a kerekek titkáról.
Miért marad a vonat a stabil síneken? Miért nem szalad le róla a kanyarban vagy nagy sebességnél?
Elsőre azt gondolnánk, hogy a kerekek tökéletesen hengerek, de ez tévedés, a kerekek kúpos kialakításúak. Ez egyszerű tervezési sajátosságnak tűnhet, valójában összetett fizikai és mérnöki elvek állnak mögötte – és kulcsszerepet játszik a vonatok biztonságában és stabilitásában.
Miért jó, hogy kúpos a vonat kereke?
Ha közelebbről megnéznénk egy vonatkocsit, rögtön feltűnne: a kerekei nem teljesen hengeresek, hanem enyhén kúposak. Ez a különbség szabad szemmel alig észrevehető, mégis a vasúti közlekedés egyik legnagyobb mérnöki trükkje.
A kúposság ugyanis azt eredményezi, hogy a vonat kerekei önközpontosító hatással rendelkeznek. Amikor a kerékpár (két kerék és a tengely) egy kicsit oldalirányban elmozdul a sínhez képest, a két kerék valójában már nem azonos átmérőn gördül:
- az egyik oldalon kissé nagyobb,
- a másik oldalon pedig kisebb átmérő kerül kapcsolatba a sínnel.
Mivel a nagyobb átmérőjű rész egy fordulat alatt hosszabb utat tesz meg, mint a kisebb, a kerékpár automatikusan visszaterelődik a sín középvonalára. Ez az egyszerű, de zseniális geometriai megoldás biztosítja, hogy a vonat folyamatosan „önmagát korrigálja”, és a sínen maradjon anélkül, hogy külön kormánymechanizmusra lenne szüksége.
Ezzel nemcsak az utazás válik simává és biztonságossá, hanem a karbantartási költségek is jelentősen csökkennek. Az önközpontosítás ugyanis mérsékeli a kerék és a sín oldalirányú terhelését, így kevesebb a kopás, és hosszabb az élettartam, és ritkábban kell a drága alkatrészeket cserélni.
Mi történik kanyarodás közben?
A kanyarodás az egyik legnagyobb kihívás minden jármű számára. Az autóknál ezt a problémát a differenciálmű (bolygómű) oldja meg: a belső kerék kevesebbet fordul, a külső többet, így mindkettő a megfelelő távolságot teszi meg az ívben.
A vonatoknál viszont nincs ilyen bonyolult mechanika, de ugyanúgy eltérő utat kell megtennie a kerekeknek. A két kerék mereven van rögzítve egymáshoz egy tengelyen, tehát mindig ugyanannyit fordulnak. Hogyan lehetséges mégis, hogy a vonat simán beveszi a kanyarokat?

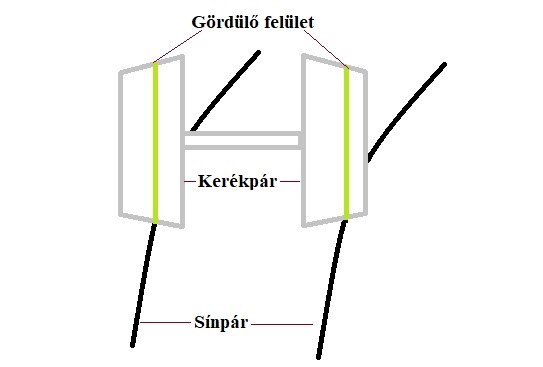

Itt jön a képbe a kúposság. Amikor a kerékpár belép egy kanyarba, kissé oldalra tolódik, így a külső íven futó kerék nagyobb átmérőjű része kerül kapcsolatba a sínnel. Ez a nagyobb átmérő egy fordulat alatt hosszabb utat tesz meg. A belső íven ezzel szemben a kisebb átmérő gördül, ami rövidebb utat fed le ugyanannyi fordulat alatt. (Ha az illusztráción jobban szemügyre vesszük a bal oldali keréknek nagyobb felülete fut a sínpáron, mint a jobboldalinak.)
Ez a különbség pontosan kiegyenlíti a két sínpár közötti eltérést, és lehetővé teszi, hogy a vonat differenciálmű nélkül is simán, csúszás nélkül vegye be a kanyarokat.
Más szóval: amit az autóknál a bolygómű végez el, azt a vonatoknál a kerék geometriája biztosítja – egy látszólag apró, de zseniális mérnöki döntés.
A perem szerepe

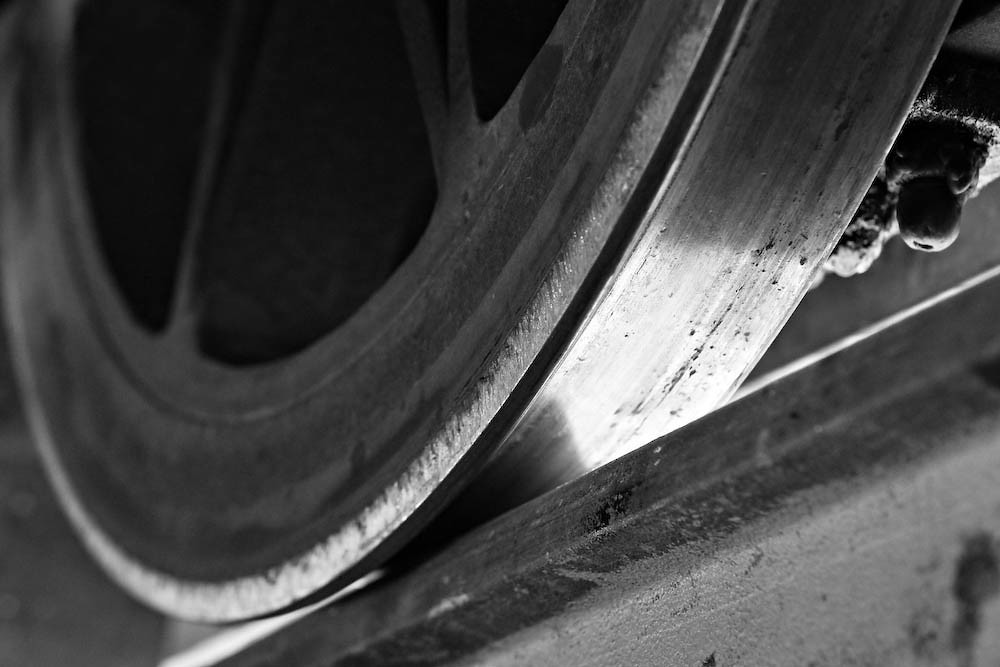

Ha egy futó pillantást vetünk egy vonat kerékre, általában rögtön a kerék szélén látható peremet vesszük észre. Sokan úgy gondoljuk, hogy ez tartja a vonatot a sínen – valójában azonban ez csak „biztonsági öv” a rendszerben.
Normál körülmények között a perem alig ér hozzá a sínhez. A stabilitásról és a kanyarodásról, ahogyan korábban láttuk, a kerekek enyhe kúpossága gondoskodik. A perem csak akkor lép működésebe, ha valami rendellenesség történik:
- például a pálya kopott vagy egyenetlen,
- hirtelen oldalirányú erőhatás éri a szerelvényt (váltó, széllökés, hirtelen fékezés),
- vagy a kerék a megszokottnál jobban eltolódik a sín középvonalától.
Ilyenkor a perem nekiütközik a sín oldalának, és megakadályozza, hogy a kerék lecsússzon róla. Tehát nem a folyamatos terhelés a feladata, hanem az, hogy végső védelmi vonalként működjön.
Milyen erők hatnak a vonat kerekére?
A vonatkerekek kialakítását nézzük érdemes fizikai szemszögből is megnézni, mert a kúpos kialakítás a vonatra gyakorolt erőhatásokban is nagy szerepet játszik.

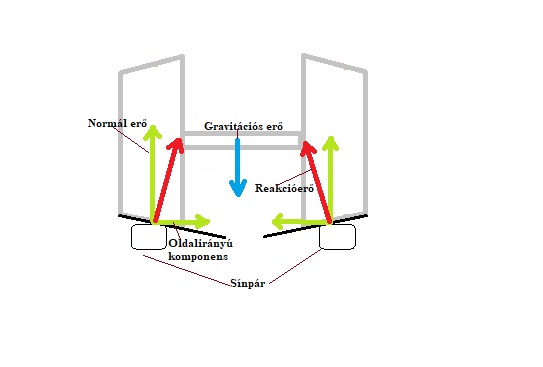

Amikor a kerék súlya a sínre nehezedik, a sín egy reakcióerőt fejt ki. Ez az erő mindig merőleges a kerék kúpos felületére, és nem teljesen felfelé hat, hanem kissé oldalirányba bedől.
Ez két dolgot eredményez, ami számunkra fontos:
- Normálerő (felfelé ható komponens): ez tartja meg a vonat súlyát, és biztosítja, hogy a kerekek ne süllyedjenek a sínbe.
- Oldalirányú komponens: mivel a reakcióerő kissé szögben hat, van egy oldalirányú része is. Ez az, ami segít a kerékpárnak visszatérni a sín középvonalára, vagyis hozzájárul az önközpontosításhoz.
Egyszerűen fogalmazva: a kúpos kialakítás nemcsak a kerekek geometriájában rejtett mérnöki trükk, hanem az erőhatásokat is úgy rendezi, hogy a vonat stabilan haladjon. Ha nem lenne kúpos kialakítás akkor nem lennének oldalirányú erők, amik a sínpár közepére terelik a vonatot.
Ahogy láttuk, a vonatkerekek kúpos kialakítása tehát nem véletlen, hanem egy egyszerű, de nagyszerű mérnöki megoldás. Ha leközelebb pedig egy vonaton utazol, próbálj egy pillantást vetni a kerekekre és lehet, hogy a következő hosszú utadon már egészen más szemmel nézel majd ki az ablakon – egy kicsit közelebb a titokhoz, ami a síneken tartja a vonatot.
